Analisis jumlah pengikat dan jenis pada sasis kendaraan listrik

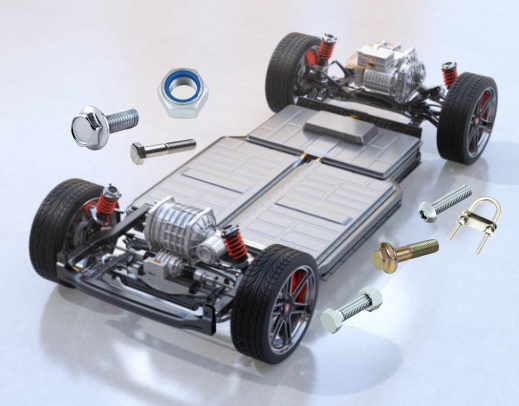

Sasis Kendaraan Listrik Khas (EV) membutuhkan 300–500 pengencang , tergantung pada jenis kendaraan (mis., Sedan kompak vs SUV menengah) dan kompleksitas desain. Di bawah ini adalah rincian rinci komponen utama dan jenis/kuantitas pengikatnya:

1. Koneksi subframe-ke-tubuh

Kuantitas : 80–120 pengencang
Tipe utama :
- Baut flensa berkekuatan tinggi (ISO 4162) : M10-M14, Grade 10.9, untuk koneksi subframe-body yang kaku (mis., Tesla Model 3 menggunakan 92 baut).
- Kacang-kacangan yang mengunci diri (DIN 985) : Dipasangkan dengan baut flensa untuk mencegah pelonggaran getaran.
- Paku Paku Struktural (EN 15048) : Koneksi ringan aluminium (~ 15% dari total).

2. Sistem suspensi

Kuantitas : 120–180 pengencang
Komponen kritis :
- Kontrol sendi lengan-ke-knuckle : Baut M12 - M16 (ISO 4017 Grade 10.9), ~ 30–40 per sisi suspensi.
- Guncangan penyerap goncangan : M10 Baut kekuatan tinggi mesin cuci anti-loosening (DIN 6798), 4 per shock.
- Bushing bar penstabil : Baut stainless steel M8 (A2-70), lapisan tahan korosi.

3. Pemasangan bingkai baterai ke Chassis

Kuantitas : 60–100 pengencang
Tipe :
- Baut paket baterai (ISO 7380) : M10-M12 paduan titanium atau baja berlapis seng, kekuatan tarik ≥1.000 MPa (mis., Baterai blade BYD menggunakan 78 baut).
- Kacang kunci nilon-insert (Jis B 1181) : Cegah perpindahan yang diinduksi getaran.

4. Sistem Pengereman

Kuantitas : 40–60 pengencang
Aplikasi utama :
- Baut pemasangan caliper (ASME B18.2.3.9m) : M8 - M10, kelas 12.9, 4 per caliper.
- ROT ROTOR LOCATING PIN (DIN 7) : Toleransi presisi (± 0,02mm) untuk mencegah keausan yang tidak rata.

5. Motor penggerak & Reducer Assembly

Kuantitas : 50–80 pengencang
Pengencang inti :
- Baut flensa motor (ISO 4014) : M12-M14, Grade 10.9, pelapis dacromet (tahan panas ≥300 ° C).
- Baut perumahan peredam (DIN 6914) : M10 - M12, toleransi torsi preload ± 3%.

6. Komponen tambahan (perpipaan/kabel)

Kuantitas : 30–50 pengencang
Tipe :
- U-BOLTS (GB/T 880) : Mengamankan kabel tegangan tinggi dan saluran pendingin.
- Klip plastik : Perakitan cepat untuk suku cadang non-struktural (~ 20% dari total).

Komponen	Kuantitas pengikat	Standar Inti	Persyaratan materi/proses
Subframe-ke-tubuh	80–120	ISO 4162, DIN 985	Grade 10.9 Steel, Dacromet Coating
Penangguhan	120–180	ISO 4017, DIN 6798	A2-70 stainless steel, semprotan garam ≥720 jam
Bingkai baterai	60–100	ISO 7380, Jis B 1181	Baja titanium/seng, tarik ≥1.000 MPa
Sistem pengereman	40–60	ASME B18.2.3.9m, DIN 7	Baja grade 12.9, fosfat
Drive Motor	50–80	ISO 4014, DIN 6914	Dacromet suhu tinggi, torsi ± 3%
Komponen tambahan	30–50	GB/T 880, klip plastik	304 Stainless Steel/PA66 Engineering Plastic
