Membandingkan DIN 6921 dan GB/T 16674 HEX Flange Bolt-Dimensi-Substitutability-Applications, Inventory saat ini

Baut segi enam flanged adalah pengencang kritis yang banyak digunakan di berbagai industri, memberikan permukaan bantalan yang lebih besar di bawah kepala dibandingkan dengan baut segi enam standar, sehingga menghilangkan kebutuhan mesin cuci terpisah dalam banyak aplikasi. Dua standar umum yang mengatur pengencang ini adalah standar Jerman DIN 6921 dan Standar Nasional Cina GB/T 16674. Sementara keduanya mendefinisikan baut dari jenis yang sama, memahami persyaratan spesifik mereka sangat penting untuk aplikasi dan sumber yang tepat.

Tinjauan Standar

• DIN 6921: Baut segi enam dengan flensa: Standar ini menentukan karakteristik baut segi enam dengan benang metrik dan flensa melingkar di bawah kepala. Ini adalah standar Jerman yang sudah lama ada yang telah melihat penggunaan luas secara internasional, terutama dalam konteks teknik Eropa.

• GB/T 16674: Baut segi enam dengan flensa: Ini adalah standar nasional Cina untuk baut segi enam dengan flensa. Seperti banyak standar GB modern, GB/T 16674 sering diselaraskan dengan standar internasional, bertujuan untuk kompatibilitas dengan praktik global, sering merujuk standar ISO (meskipun tingkat harmonisasi spesifik dapat bervariasi). Ini adalah standar utama untuk jenis baut ini di dalam Cina.

Perbandingan parameter dimensi

Sementara kedua standar menggambarkan jenis baut yang sama, mungkin ada perbedaan halus dalam dimensi dan toleransi yang ditentukan. Dimensi kunci yang perlu dipertimbangkan meliputi:

1. Ukuran dan nada utas: Kedua standar tersebut mencakup utas metrik standar (mis., M5, M6, M8, M10, dll.) Dengan nada yang sesuai. Untuk ukuran umum, dimensi utas nominal umumnya identik, mematuhi standar utas metrik dasar (seperti ISO 262).

2. Melintasi flat (ukuran kunci pas): Dimensi melintasi flat segi enam, yang menentukan ukuran kunci pas yang diperlukan, biasanya distandarisasi untuk ukuran benang yang diberikan dan seringkali sama antara dua standar, yang mencerminkan perjanjian internasional (seperti yang berpotensi ISO 4162 atau serupa).

3. Tinggi kepala: Tinggi keseluruhan kepala baut (tidak termasuk flensa) dapat serupa antara DIN 6921 dan GB/T 16674 untuk ukuran yang sesuai, tetapi variasi dalam toleransi atau nilai tinggi spesifik untuk rentang tertentu mungkin ada.

4. Diameter flensa: Diameter flensa terintegrasi adalah dimensi kritis yang mempengaruhi luas permukaan bantalan. Meskipun sering sebanding, mungkin ada sedikit perbedaan dalam diameter flensa yang ditentukan atau toleransi antara kedua standar, terutama untuk ukuran baut yang lebih besar.

5. Ketebalan dan bentuk flensa: Perbedaan kadang -kadang dapat ditemukan dalam ketebalan flensa minimum/maksimum atau profil yang tepat dari tepi flensa (mis., Chamfering atau jari -jari).

6. Panjang baut: Kedua standar tersebut mencakup berbagai panjang baut standar untuk setiap ukuran utas. Panjang standar yang tersedia mungkin sedikit berbeda antara spesifikasi dua standar.

7. Toleransi: Bahkan jika dimensi nominal sama, toleransi (variasi yang diijinkan) untuk dimensi seperti tinggi kepala, diameter flensa, atau diameter kecil benang dapat berbeda, memengaruhi pertukaran dalam aplikasi presisi.

Singkatnya tentang dimensi: Untuk banyak ukuran umum dan dalam aplikasi non-kritis, dimensi utama (utas, melintasi flat) seringkali sangat mirip atau identik. Namun, Aplikasi penting memerlukan verifikasi yang cermat dari semua dimensi spesifik, toleransi, dan spesifikasi material seperti yang tercantum dalam masing -masing, dokumen standar saat ini.

Penilaian penggantian kemampuan

Bisakah baut DIN 6921 diganti dengan baut GB/T 16674, dan sebaliknya?

• Potensi untuk penggantian kemampuan: Karena kesamaan mendasar dalam desain dan seringkali menutup korespondensi dalam dimensi nominal utama (terutama ukuran utas dan melintasi flat), DIN 6921 dan GB/T 16674 baut adalah Sering dianggap sebagai pengganti untuk banyak aplikasi pengikat tujuan umum atau non-kritis. Jika lubang bor mengakomodasi benang, flat di seluruh flat cocok dengan alat, dan flensa menyediakan area bantalan yang cukup untuk persyaratan sambungan, substitusi mungkin bisa diterima.

• Keterbatasan dan Risiko:

  • TOLERANSI TOLERANSI: Sedikit perbedaan dalam toleransi dapat menyebabkan masalah dalam majelis dengan izin yang ketat atau kecocokan kritis.

  • Distribusi Muat: Variasi dalam diameter atau ketebalan flensa dapat mempengaruhi distribusi gaya penjepit, yang sangat penting dalam aplikasi stres tinggi atau rawan getaran.

  • Nilai materi dan kelas kekuatan: Sementara kedua standar mencakup berbagai kelas kekuatan (mis., 8.8, 10.9), komposisi material spesifik, persyaratan pengujian, atau konvensi penandaan mungkin memiliki perbedaan halus sebagaimana didefinisikan oleh standar pemerintahan masing -masing.

  • KRIMITAS APLIKASI: Untuk aplikasi di mana kegagalan dapat menghasilkan risiko keamanan yang signifikan, kompromi struktural, atau biaya tinggi (mis., Sistem keselamatan otomotif, sambungan mesin kritis), melekat secara ketat pada standar yang ditentukan (DIN 6921 atau GB/T 16674) adalah yang terpenting. Substitusi adalah tidak direkomendasikan tanpa validasi dan persetujuan teknik menyeluruh.

Kesimpulan tentang Substitutabilitas: Meskipun sering dimungkinkan dalam peran yang kurang menuntut karena kesamaan dimensi, substitusi adalah bukan pengganti satu-ke-satu yang dijamin . Selalu menilai persyaratan spesifik aplikasi dan, untuk penggunaan kritis, berkonsultasi dengan standar resmi atau mencari nasihat teknik ahli sebelum mengganti satu dengan yang lain.

Skenario aplikasi yang khas

Baik DIN 6921 dan GB/T 16674 Baut segi enam flensa adalah pengencang serbaguna yang digunakan dalam beragam aplikasi di mana sambungan yang aman dengan permukaan bantalan terintegrasi diperlukan. Skenario umum meliputi:

• Koneksi sasis umum: Digunakan untuk koneksi umum pada subframe, anggota silang, dudukan mesin, komponen suspensi, dan elemen struktural lainnya dalam rakitan sasis kendaraan. Flensa terintegrasi membantu mendistribusikan beban secara efektif pada permukaan yang berpotensi tidak merata atau lebih lembut.

• Mesin dan Peralatan: Komponen pengikat dalam berbagai jenis mesin, peralatan industri, mesin pertanian, dan peralatan konstruksi, di mana sambungan yang kuat dan andal diperlukan.

• Sub-assemblies otomotif: Digunakan dalam berbagai sub-rakitan otomotif di luar sasis utama, termasuk sistem pembuangan, pemasangan kursi, braket, dan banyak lagi.

• Elektronik & Perlengkapan Listrik: Sensor pengikat, unit kontrol, kurung harness kabel, kotak persimpangan, titik tanah, dan komponen listrik dan elektronik lainnya untuk struktur atau penutup. Flensa membantu mencegah kerusakan pada rumah komponen dan menyediakan permukaan kontak yang stabil.

• Fabrikasi Logam: Bergabung dengan lembaran logam atau profil struktural dalam pekerjaan fabrikasi umum.

• Peralatan: Digunakan dalam berbagai peralatan rumah tangga dan industri untuk pengikat struktural.

Kesimpulan

DIN 6921 dan GB/T 16674 Standar keduanya mendefinisikan baut hexagon bergelang yang secara struktural dan dimensi serupa dalam banyak aspek utama, memfasilitasi penggunaan umum mereka di berbagai daerah manufaktur. Meskipun sering kali dapat diganti dalam aplikasi umum, perbedaan potensial dalam toleransi, dimensi spesifik, dan persyaratan material berarti bahwa kepatuhan yang ketat terhadap standar yang ditentukan sangat penting untuk aplikasi penting. Memahami persyaratan setiap standar memungkinkan produsen dan insinyur untuk memilih pengikat yang sesuai, memastikan kinerja, keamanan, dan kepatuhan.

Kami juga menyarankan Anda untuk membaca:

https://www.zjzrqc.com/contact/

https://www.zjzrqc.com/news/a-comprehensive-guide-to-automotif-fastener-types-from-manufacturer-oem-parts-custom-automotif-parts.html


https://www.zjzrqc.com/news/custom-fasteners-from-zhejiang-zhongrui-auto-partspdf-iatf16949-manufacturer.html

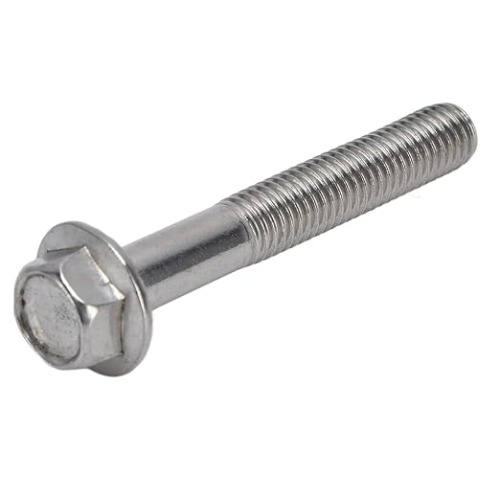

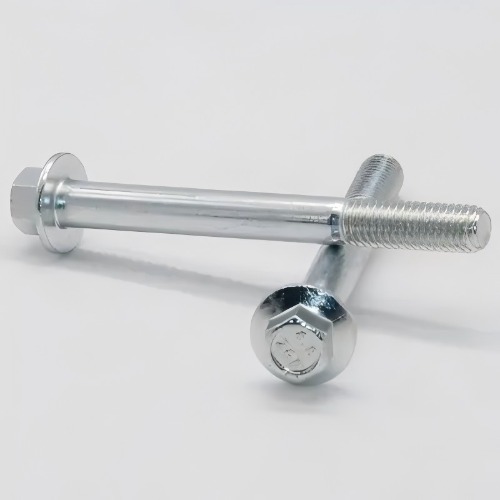

Inventaris terbaru untuk DIN 6921 HEX Flange Bolt
